Měření netěsnosti vzduchotechnických systémů

Strojírenský zkušební ústav, jako akreditovaná zkušebna, poskytuje služby v oblasti měření netěsnosti vzduchotechnických systémů podle českých a evropských norem.

Ověřením těsnosti VZT (vzduchotechnických) systémů získáte jistotu, že systém odpovídá projektovaným parametrům těsnosti a bude efektivní. Ve správně instalovaném systému nedochází ke zbytečnému zvyšování provozních nákladů způsobenými úniky, není potřeba častějšího čistění potrubí a nedochází ani ke zvýšenému opotřebení zdroje. Netěsný VZT systém zvyšuje hlučnost prostředí a vyžaduje dodatečná protihluková opatření.

Měření instalovaného systému, před jeho finálním zakrytím, zabrání vysokým nákladům spojeným s jeho pozdějšími úpravami, které zajistí správnost instalace a funkce.

DŮSLEDKY NETĚSNOSTI VZDUCHOTECHNICKÝCH SYSTÉMŮ

• Potřeba výkonnějšího zařízení (jednotky)
• Vyšší hlučnost (protihluková opatření)
• Nekontrolovatelný přívod, odvod vzduchu do jiných prostor (zápach)
• Pronikání nečistot do potrubí
• Nezpůsobilost daného větracího systému

SOUČASNÉ POŽADAVKY

• Minimalizace ztrát vzduchu (jednotky, potrubí)
• Úspora energie (větrání, ohřev, chlazení)
• Úspora nákladů na údržbu
• Problém se zápachem (přetlak)
• Dodržení současné legislativy
• Certifikace udržitelné stavby (například: LEED, BREEM)

NEJČASTĚJSÍ DŮVODY NETĚSNOSTÍ

• Nedbalá montáž (dotažení šroubových spojů, chybějící C-lišty, chybějící stahovací svorky)
• Špatné zatmelení, špatné těsnění příruby
• Nevhodně zvolené potrubí
• Špatně vyrobené potrubí
• Nevhodné zavěšení potrubí (šroubované do potrubí)
• Navařovací trny (propálení při izolování potrubí)

LEGISLATIVA

• ČSN EN 1507 Větrání budov – Kovové plechové potrubí pravoúhlého průřezu – Požadavky na pevnost a těsnost.
• ČSN EN 12237    Větrání budov – Potrubí – Pevnost a těsnost kovového plechového potrubí kruhového průřezu.
• ČSN EN 12599 Větrání budov – Zkušební postupy a měřicí metody pro přejímky instalovaných větracích a klimatizačních zařízení

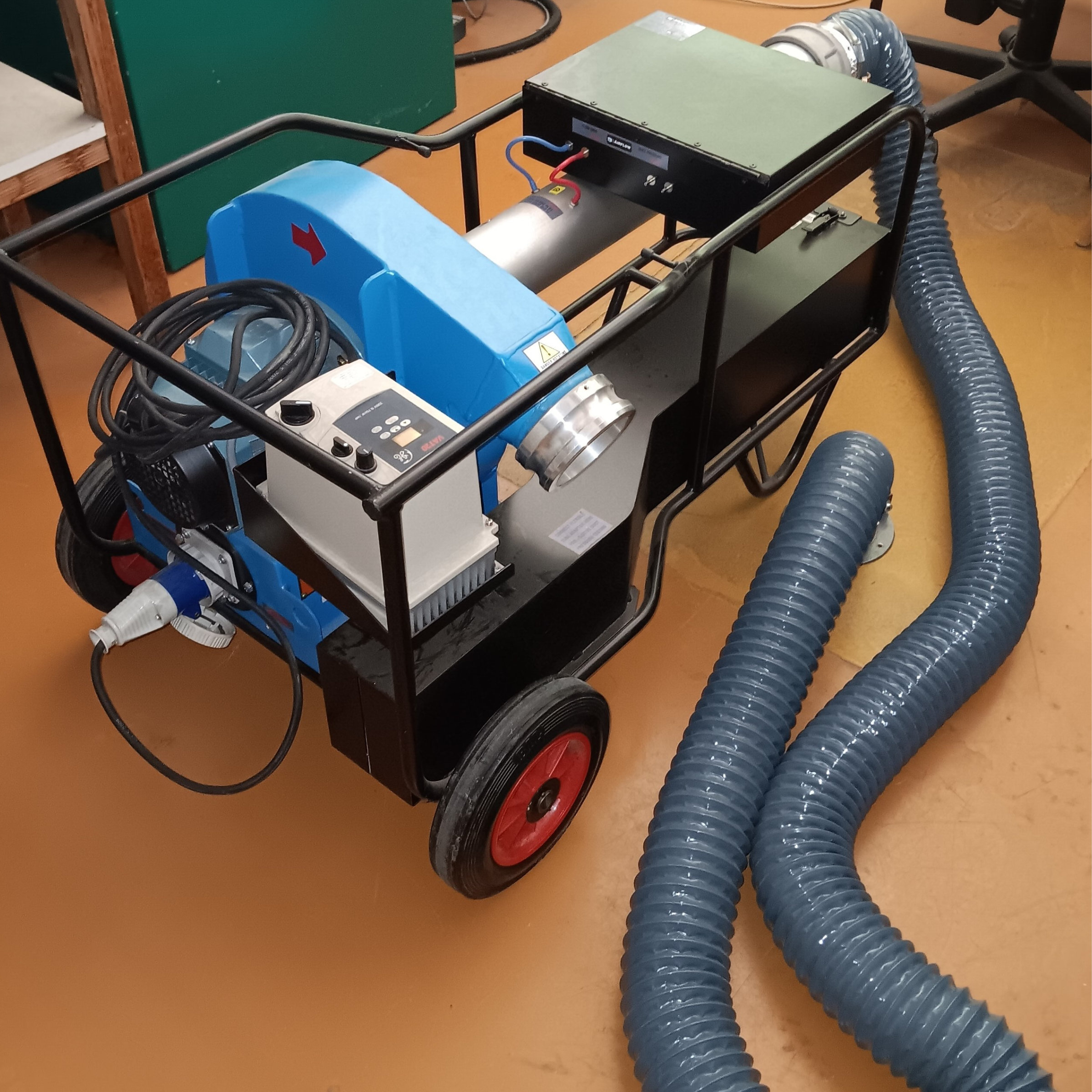

SYSTÉM MĚŘENÍ NETĚSNOSTÍ P.A.N.D.A. PAN341

Systém P.A.N.D.A. („Positive and Negative Duct Accreditation“) je určen především pro zjišťování netěsnosti sestav klimatizovaných potrubí a vzduchotechnických systémů. dokáže rychle otestovat systém na podtlak i přetlak pro nominální hodnoty tlaku do ±2500 Pa. Průtok je možné nastavit v rozmezí 3,6 ÷ 720 m3/hod.

Metodika měření přesně odpovídá nejnovější normě EUROVENT 2/2 (European directive) a našim klasifikačním normám ČSN EN 1507, ČSN EN 12237 a ČSN EN 12599.

MAXIMÁLNÍ PLOCHA POVRCHU POTRUBÍ PRO MĚŘENÍ TĚSNOSTI

PROČ ZVOLIT NÁS?

Pomůžeme vám zorientovat se v legislativě a vstřícně s vámi vykomunikujeme všechny vše potřeby. Se zkoušením, inspekcí a certifikací máme mnohaleté zkušenosti, zakládáme si na krátkých termínech dokončení zakázky, abyste nemuseli na výsledky dlouho čekat (typicky do jednoho měsíce).
